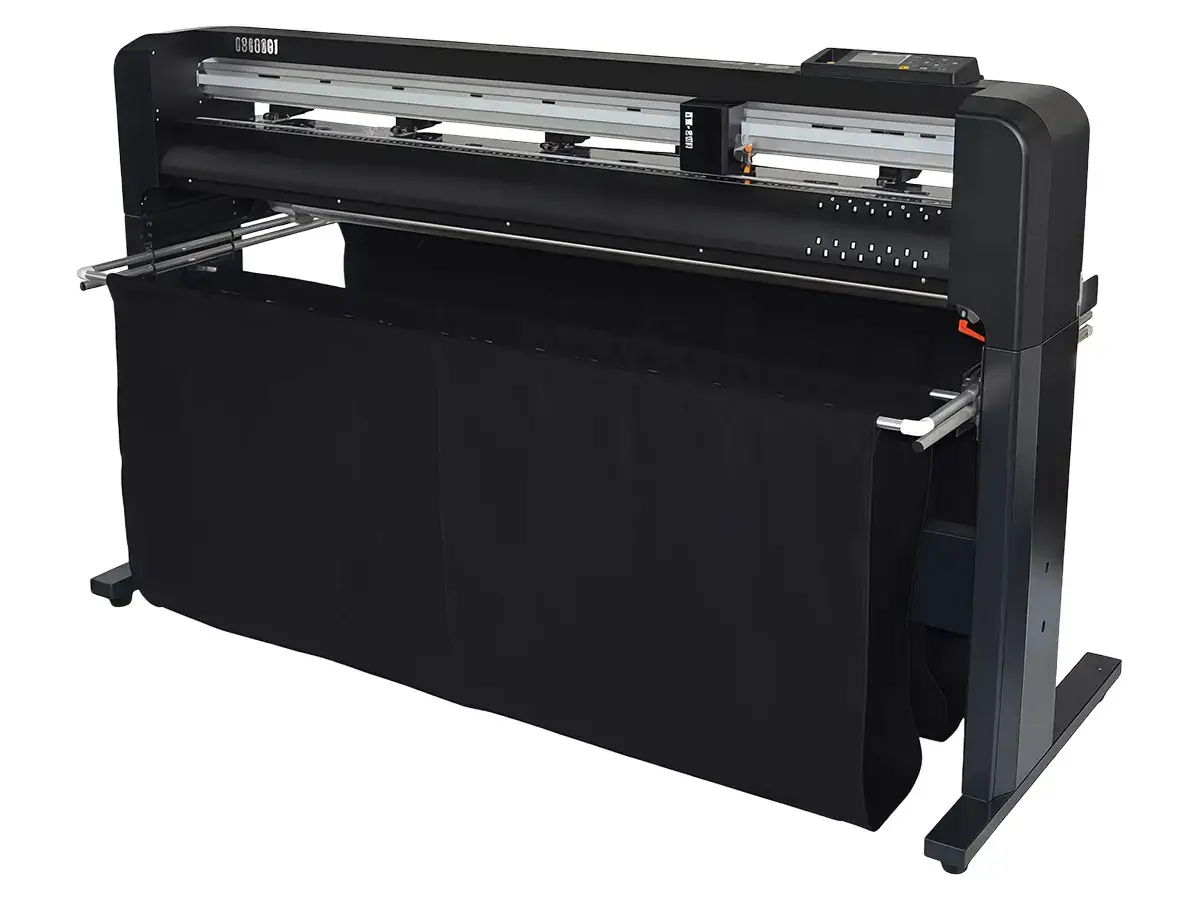

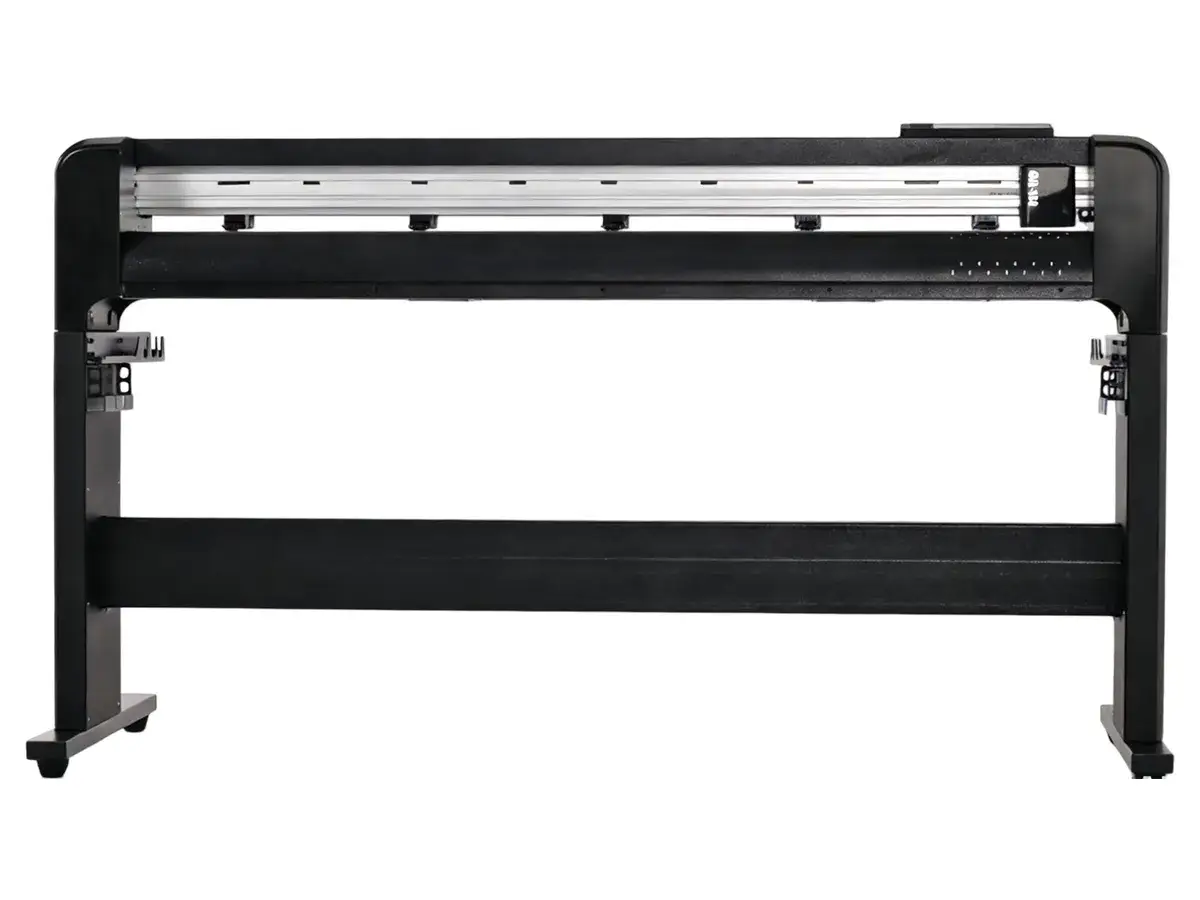

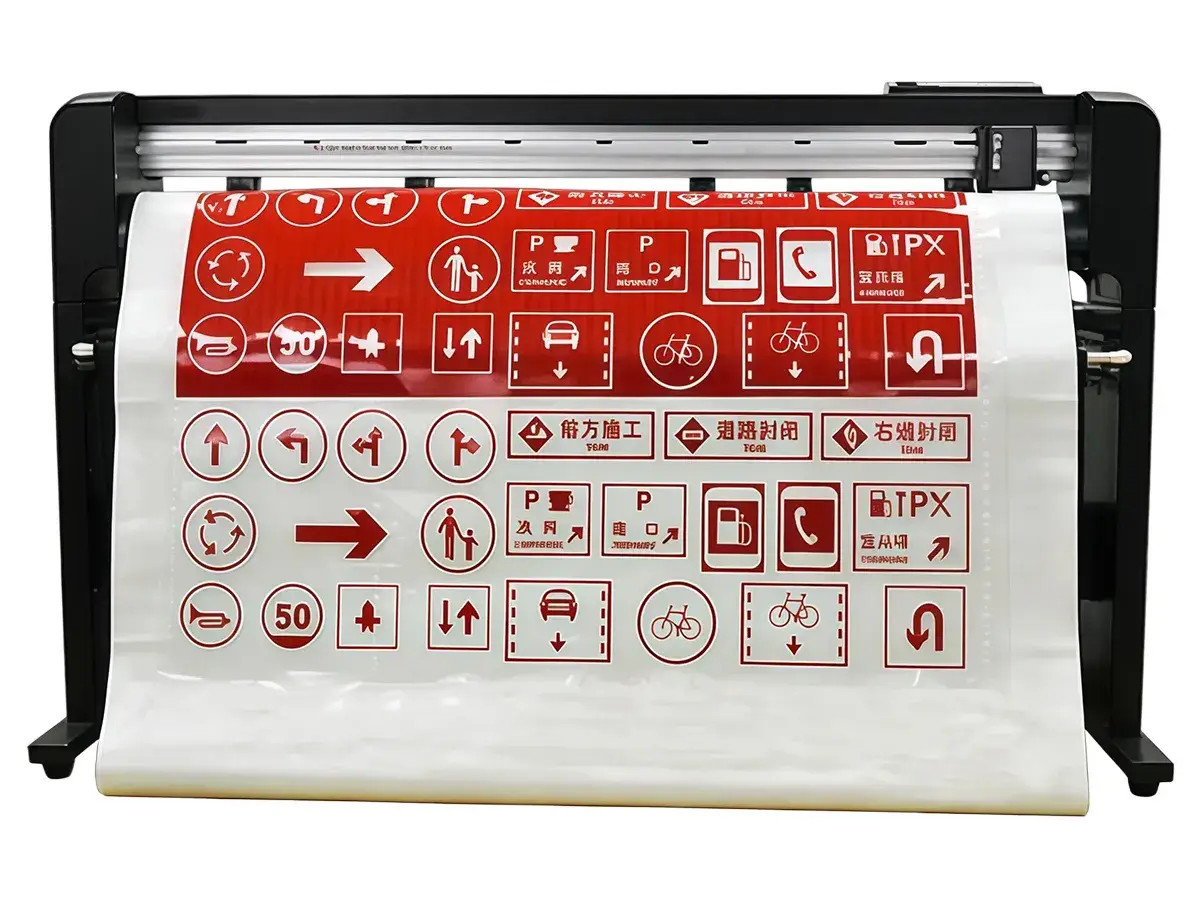

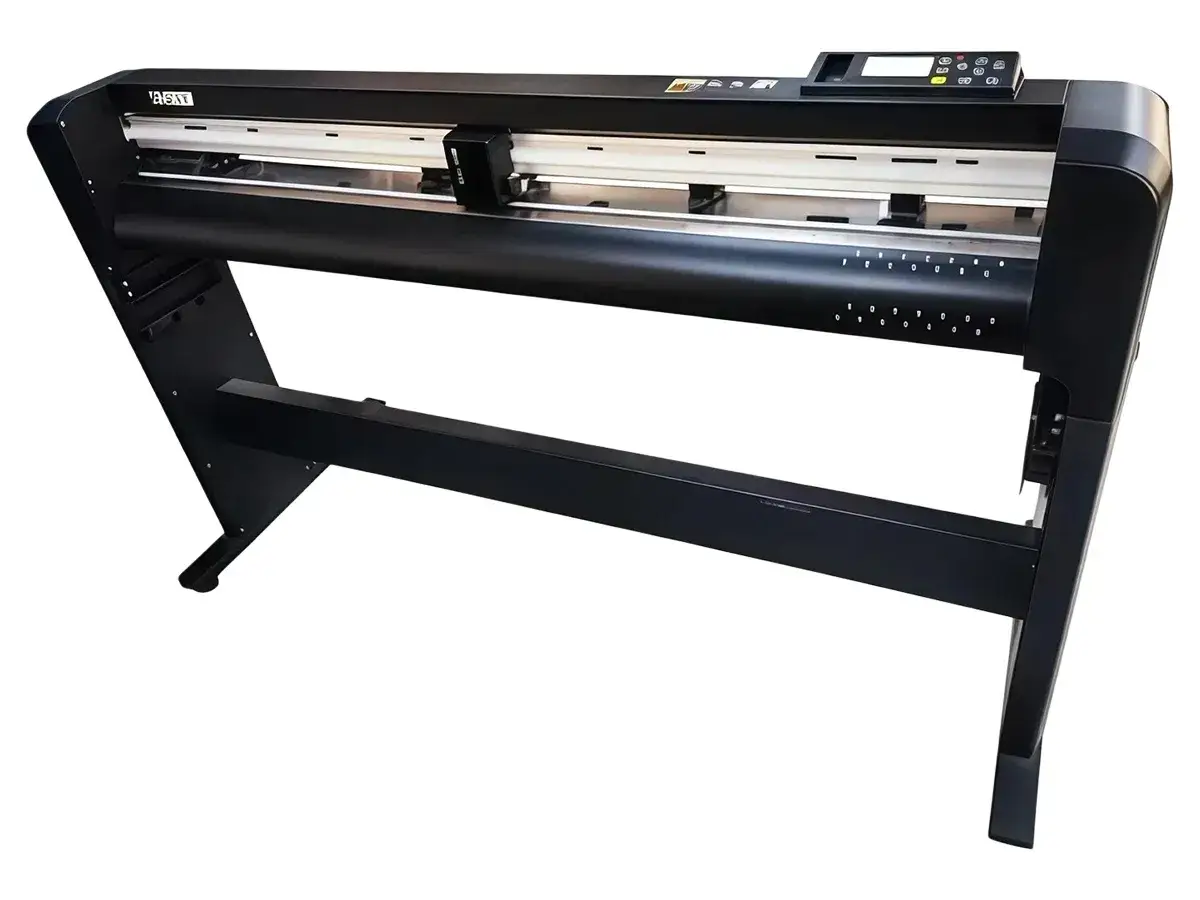

ماكينة الكاتر بلوتر لقص خامات الفيلم العاكس (ماكينة القص كتر بلوتر)، طراز GC-140F
Reflective Film Cutter Plotter
يتطلب قصّ الأفلام العاكسة ثباتاً في تغذية الخامة وتوجيهها، ودقة في ضبط عمق القصّ، وتحكماً موثوقاً في حركة الخامة، لا سيما عند معالجة خامات السلامة المرورية، وأفلام السيارات، والخامات الرسومية عالية الجودة. وقد صُمّمت ماكينة قصّ الأفلام العاكسة لتلبية احتياجات المستخدمين الذين يتطلب عملهم نتائج قصّ دقيقة ونظيفة على الخامات الصعبة، مع الحفاظ على سهولة التشغيل اليومي.
ولذا، فقد صُمّمت الماكينة لتلبية احتياجات قطاعات خدمات ما بعد بيع السيارات، والسلامة المرورية، وتصنيع اللافتات، ومعالجة المواد الرسومية. وهي تدعم قصّ أفلام حماية طلاء السيارات (PPF)، وأفلام تظليل النوافذ، والأفلام العاكسة عالية الجودة، ومواد مقاومة السفع الرملي، والورق المقوّى، والملصقات الفينيلية ذاتية اللصق، وأفلام Amberlith وRubylith، وغيرها من الخامات المتخصصة.
وبفضل المسطرة الشبكية المدمجة، والتصميم المضاد للكهرباء الساكنة، وإمكانية ضبط قوة القصّ على مستويات متعددة، تساعد الماكينة على الحفاظ على عمق قصّ متناسق وأداء مستقر عند التعامل مع خامات مختلفة. وهذا يجعلها خياراً عملياً للشركات التي تنتج اللافتات المرورية، والرسومات المخصصة للمركبات، والملصقات العاكسة، وأفلام النوافذ، والملصقات، وغيرها من المنتجات التي تتطلب قصّاً دقيقاً.
فينيل الطباعة الحرارية (فينيل النقل الحراري)
خامات (وسائط) مطبوعة مسبقًا
الأفلام العاكسة من Avery Dennison

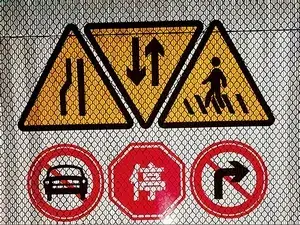

الخامات العاكسة المطبوعة مسبقاً
الأفلام العاكسة 3M
اللافتات والعلامات المرورية
أفلام السفع الرملي
| الموديل | |
| أقصى عرض للقصّ العادي (ليس قص محيطي) | 1290mm |
| أقصى عرض للقصّ المحيطي (قصّ حدود التصميم) | 1220mm |
| أقصى عرض للخامة القابلة للتركيب | 1440mm |
| أقل عرض للخامة القابلة للتركيب | 70mm |
| عدد بكرات ضغط الخامة | 5 |
| أقصى سُمك للقصّ | 1mm |
| أقصى سرعة للقصّ | 800 مم/ ثانية |
| أقصى قوة للقصّ | 600 غرام-قوة (gf) / 5.8 نيوتن (N)، مع 8 مستويات لضبط القوة |
| ضبط قوة القصّ | قابلة للضبط بزيادات قدرها 1 غرام-قوة (gf) لكل خطوة |
| نظام الحركة | محورا X وY: محركات مؤازرة (Servo)؛ محور Z: محرك ملفّ صوتي عالي السرعة |
| الدقة الميكانيكية | 0.0125mm |
| أقل قطر للدائرة القابلة للقصّ | 0.8mm |
| أقل حجم للحروف | 1 × 1mm |
| أقل حجم للأرقام | 3 × 3 mm |
| أنظمة التشغيل المتوافقة | Windows 10/8/7/XP |
| سعة الذاكرة المؤقتة | 2MB |
| البرنامج | Windows Driver, SignWork Pro, CADtoPlot Pro |
| لغة شاشة LCD | الصينية/ الإنجليزية |
| تنسيق الملفات | HP-GL, PLT |
| منافذ التوصيل القياسية | USB, RS-232 |
| اكتشاف علامات التسجيل | GARMS |
| جهد الدخل الكهربائي | 90–240 VAC, 50/60 Hz |
| استهلاك الطاقة | 60W |
| الحوامل المرفقة | حامل شفرة واحد، وحامل قلم رسم واحد. |
| أقطار الشفرات | Ø 0.9 mm, Ø 1.5 mm, Ø 2.0 mm |
| زوايا الشفرات | 30°, 45°, 60° |
| أقلام الرسم المتوافقة | أقلام تحديد ذات رؤوس ليفية مائية الحبر، وأقلام حبر جاف زيتية الحبر |
| صفائح بكرات تغذية الخامة | تتوفر |
| سلة تجميع الخامة | اختياري |
| الوزن (الإجمالي / الصافي) | 96 kg / 62 kg |
| أبعاد التغليف (الطول × العرض × الارتفاع) | 171 × 40 × 57 cm (0.4 CBM) |
-

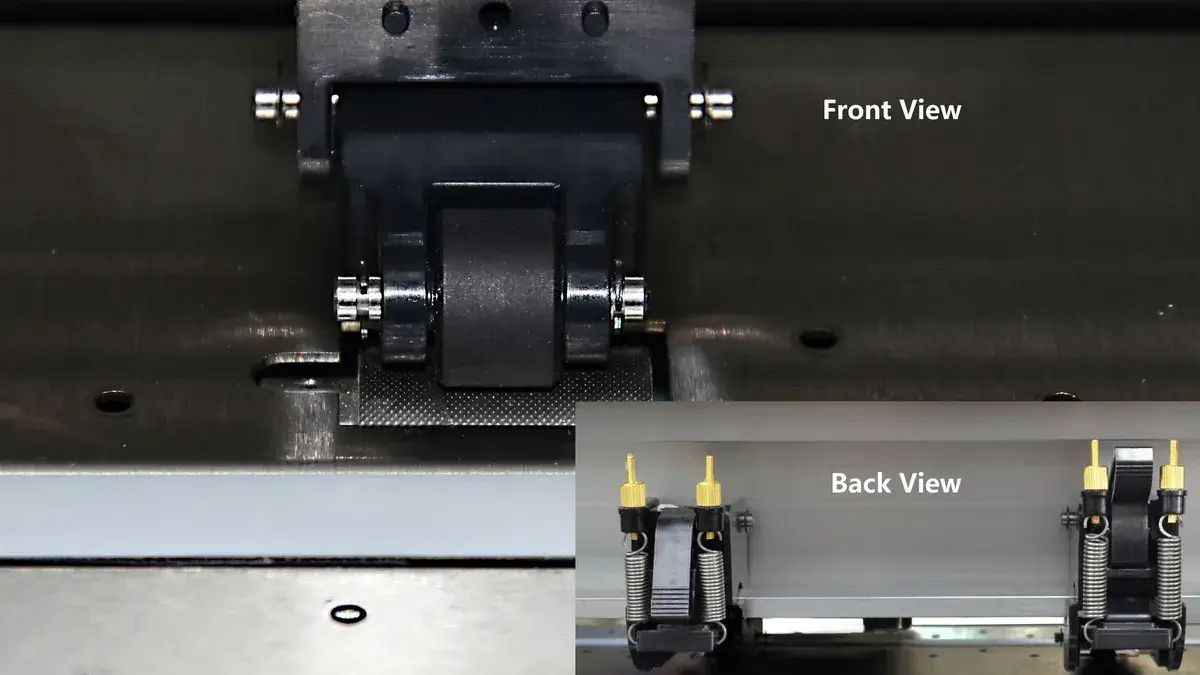

بكرات ضغط صلبة ودقيقةتُثبّت بكرات الضغط الصلبة الخامة بإحكام أثناء التغذية، مما يساعد على ضمان ثبات حركتها وتحقيق نتائج قصّ أكثر دقة ونظافة.
-
ثبات تتبّع الخامة لمسافة تصل إلى 7000 مم (23 قدم)
يضمن نظام تتبّع الخامة ثبات مسارها ودقة القصّ على أطوال تصل إلى 7000 مم (23 قدم)، مما يجعل ماكينة قصّ الأفلام العاكسة مناسبة لإنتاج الرسومات الطويلة، واللافتات المرورية، وتطبيقات قصّ أفلام السيارات.
-

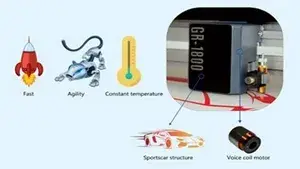

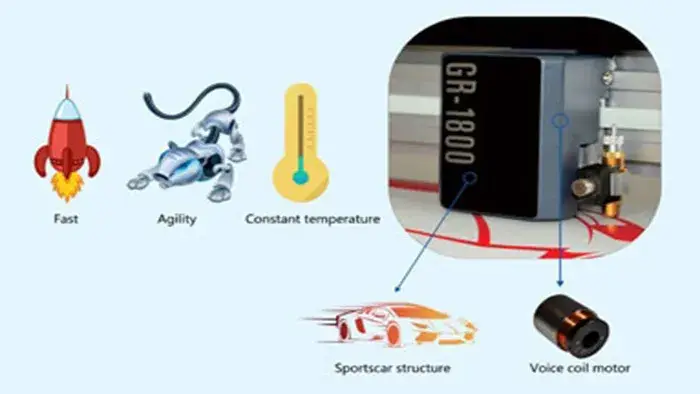

حامل أدوات قصّ متطوريتيح حامل أدوات القصّ المتطور حركة سلسة للشفرة، ويساعد على تحسين دقة القصّ عند التعامل مع الأفلام العاكسة والفينيل وغيرها من الخامات المتخصصة.
-

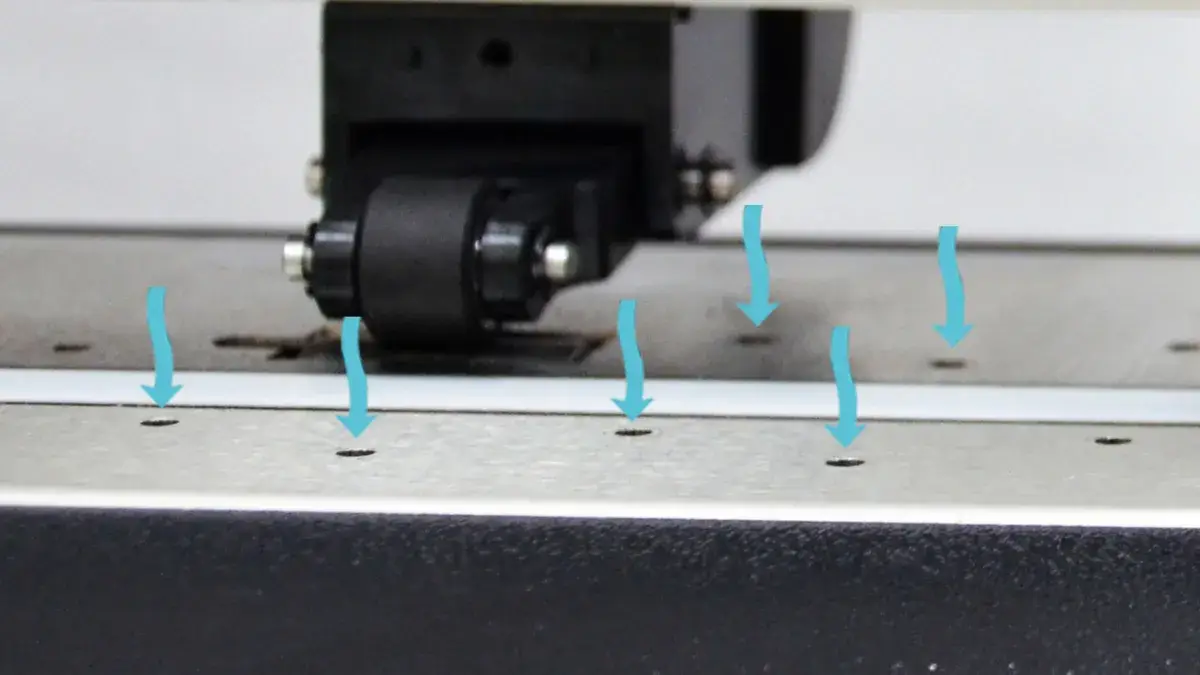

طاولة قصّ بالتفريغ الهوائيتساعد طاولة القصّ المزودة بنظام تثبيت بالتفريغ الهوائي على إبقاء الخامة مسطّحة وثابتة أثناء القصّ، مما يقلّل من تحرّكها ويسهم في تحقيق نتائج أكثر دقة.
-

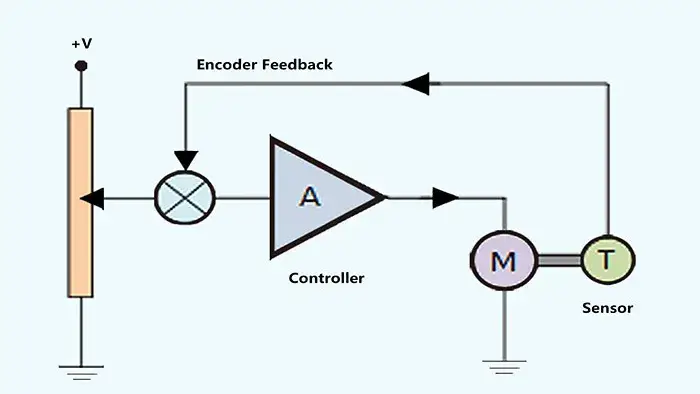

محرك مؤازر بنظام تحكّم مغلق الحلقةيساعد المحرك المؤازر المزود بنظام تحكّم مغلق الحلقة على ضمان ثبات الحركة ودقة تحديد الموضع وموثوقية أداء القصّ أثناء التشغيل اليومي.
-

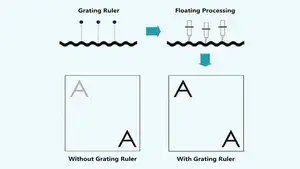

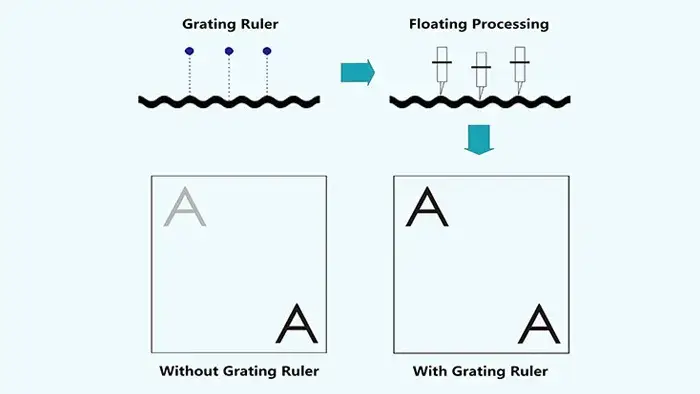

مسطرة شبكية لضبط عمق القصّ بدقةتساعد المسطرة الشبكية على الحفاظ على عمق قصّ متناسق حتى عند اختلاف مستويات سطح الخامة، مما يساهم في الحصول على حواف قصّ أنظف عند التعامل مع الخامات الصعبة.
-
الحدّ من الكهرباء الساكنةتساعد تقنية الحدّ من الكهرباء الساكنة على تقليل تأثير الشحنات الكهربائية أثناء القصّ، مما يسهم في تحسين التحكم في الخامة والحفاظ على استقرار عملية القصّ.
-

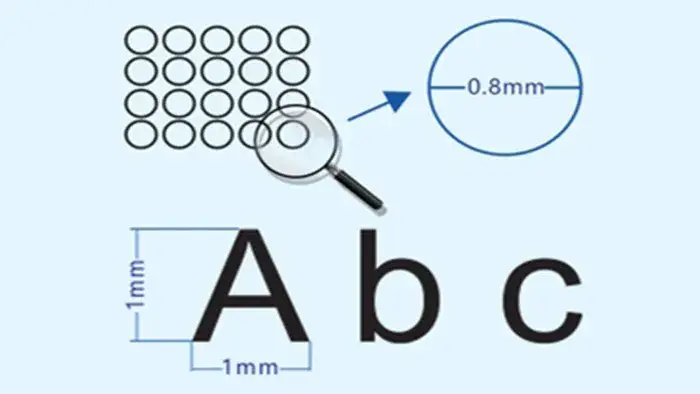

قصّ النصوص الصغيرة والتفاصيل الدقيقةتتيح الماكينة قصّ النصوص الصغيرة والرسومات الدقيقة، مما يجعلها مناسبة لإنتاج الملصقات واللافتات والتصاميم التي تتطلب دقة عالية في القصّ.
-

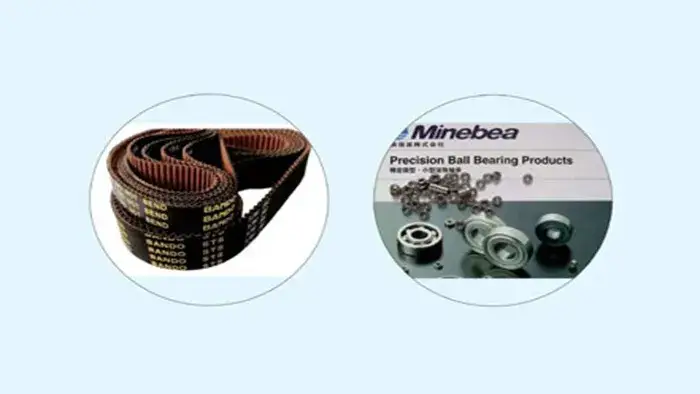

مكوّنات عالية الجودةتسهم المكوّنات المختارة بعناية في ضمان استقرار التشغيل على المدى الطويل والحفاظ على أداء قصّ ثابت ومتناسق.
-
حواف قصّ نظيفة وناعمةيساعد القصّ النظيف على الحصول على تشطيب احترافي عند معالجة الأفلام العاكسة ورسومات الفينيل وخامات تصنيع اللافتات المرورية.
-

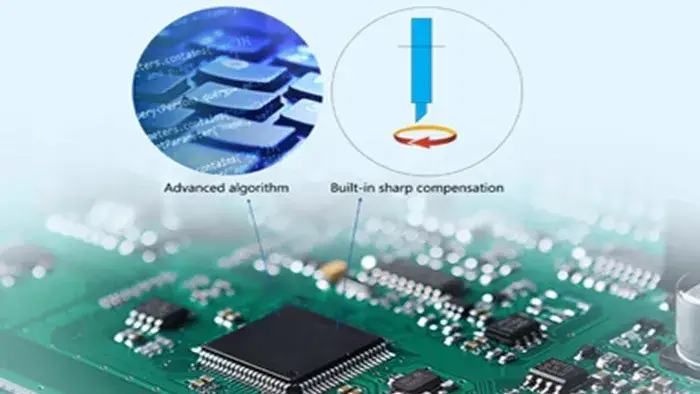

تعويض مسار الشفرة إلكترونياًتساعد تقنية تعويض انحراف رأس الشفرة باستخدام شريحة إلكترونية على تحسين دقة مسار القصّ، لا سيما عند قصّ الزوايا والمنحنيات والأشكال الدقيقة.
-

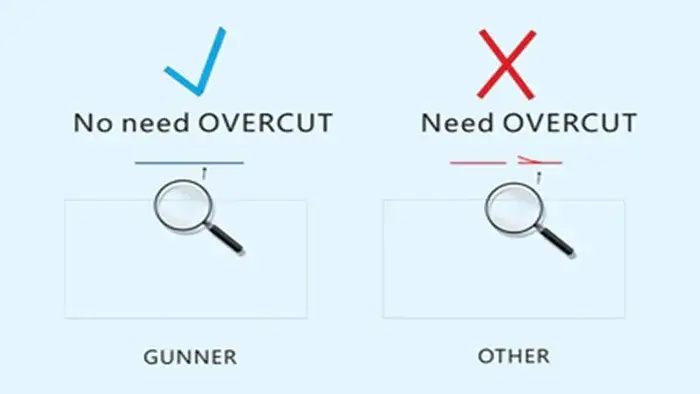

قصّ دقيق دون الحاجة إلى تجاوز نقطة النهايةيساعد التطابق الدقيق بين نقطتي بداية القصّ ونهايته على تقليل الحاجة إلى تجاوز نقطة النهاية، مما يساهم في الحصول على حواف نهائية أنظف.
-

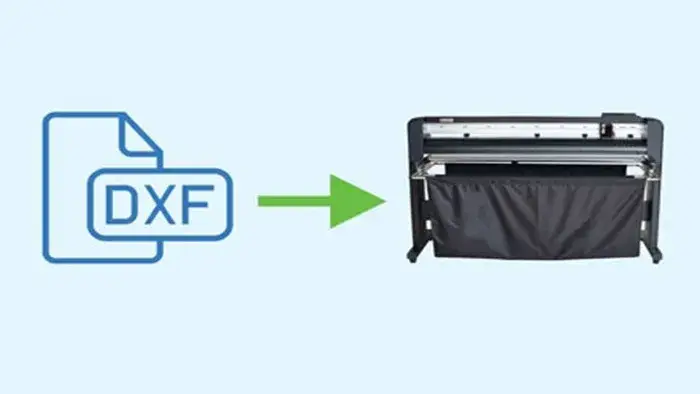

التصدير المباشر بصيغة DXFيُسهّل التصدير المباشر بصيغة DXF التعامل مع الملفات للمستخدمين الذين يعملون ببرامج التصميم والقصّ.
-

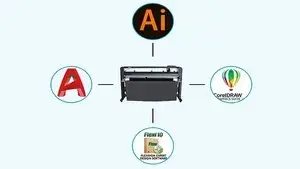

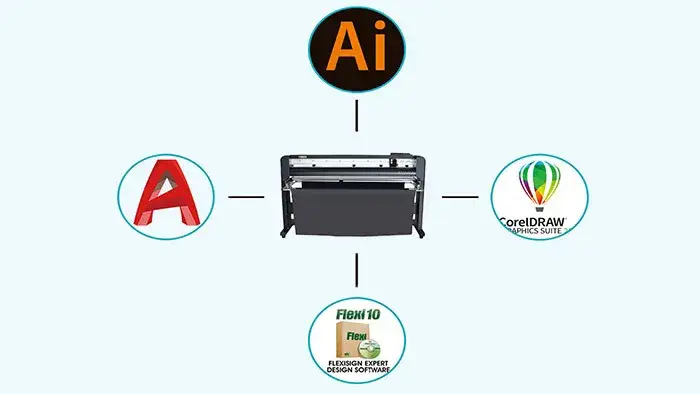

التوافق مع برامج التصميم والقصّتتوافق الماكينة مع برامج AutoCAD وAdobe Illustrator (AI) وCorelDRAW وFlexiSIGN، مما يسهّل دمجها في سير العمل الحالي للتصميم والقصّ.
-

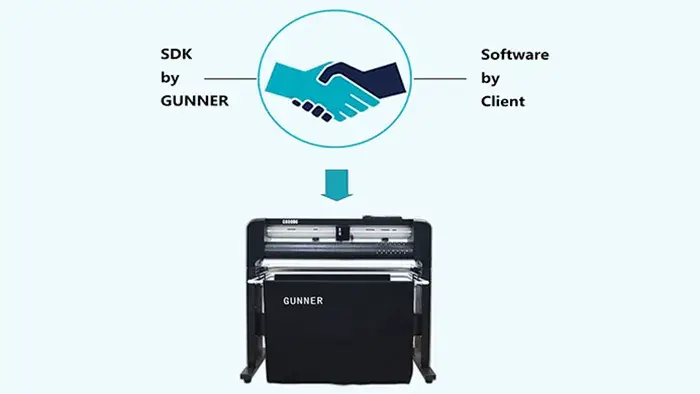

بروتوكول تهيئة الاتصال ومجموعة تطوير برمجيات مجانية (SDK)تسهّل هذه الإمكانات دمج الماكينة مع الأنظمة البرمجية، وتدعم تخصيص سير العمل بما يلائم احتياجات المستخدمين المحترفين.
