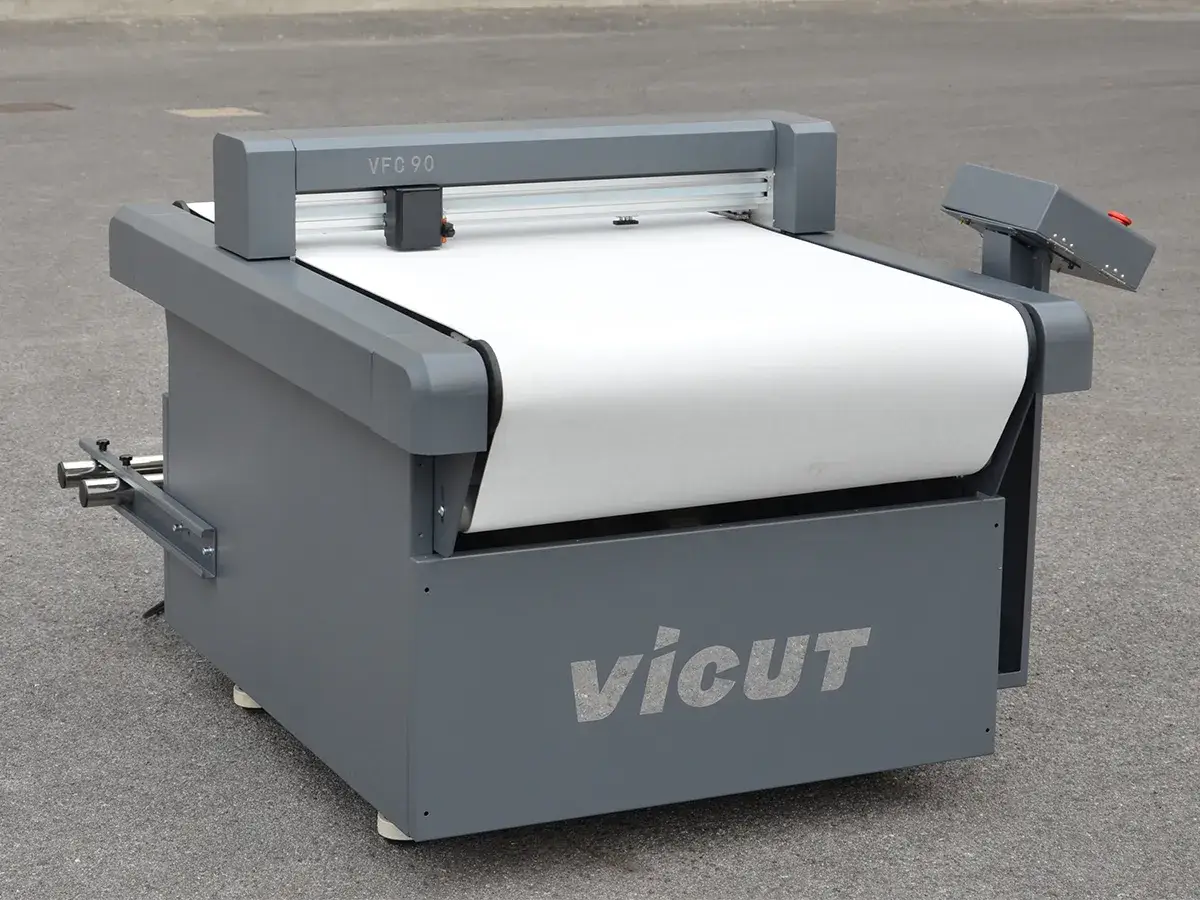

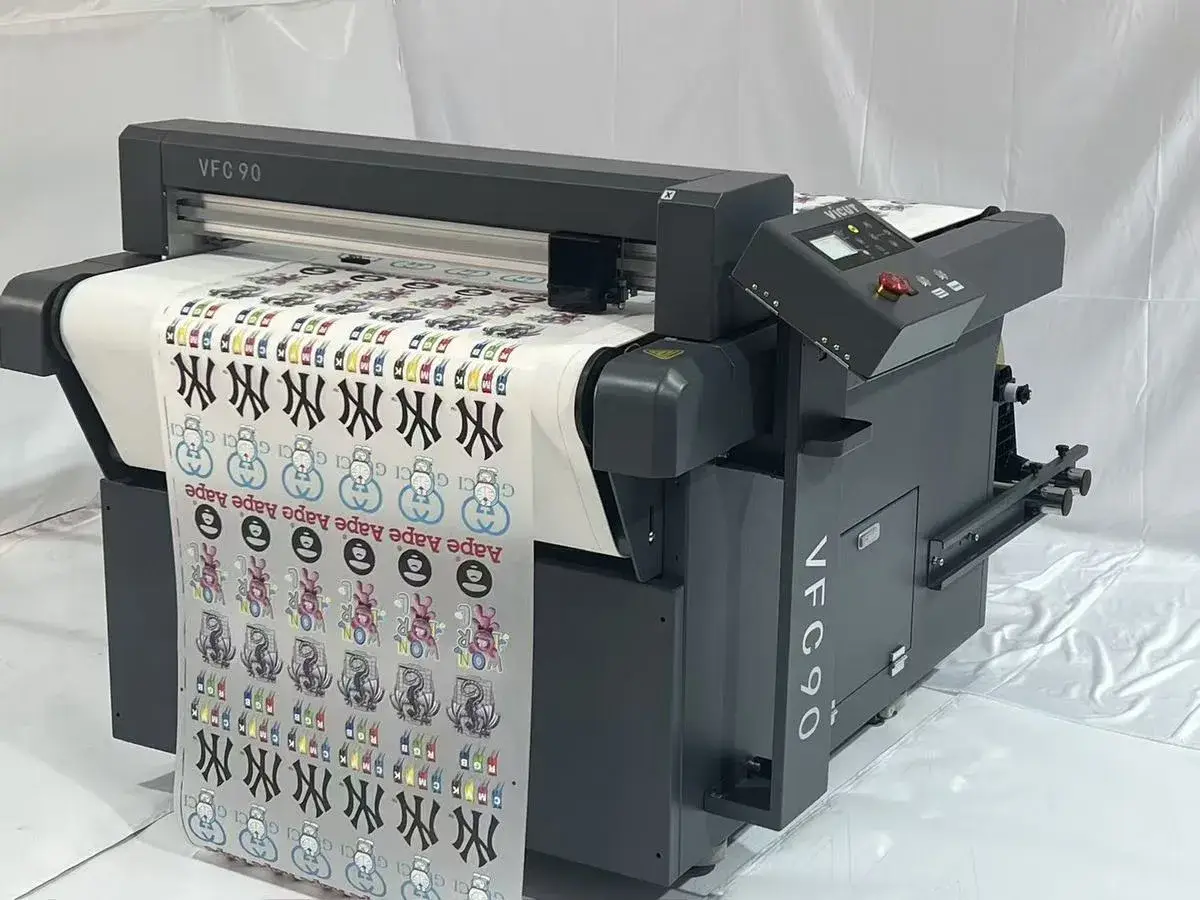

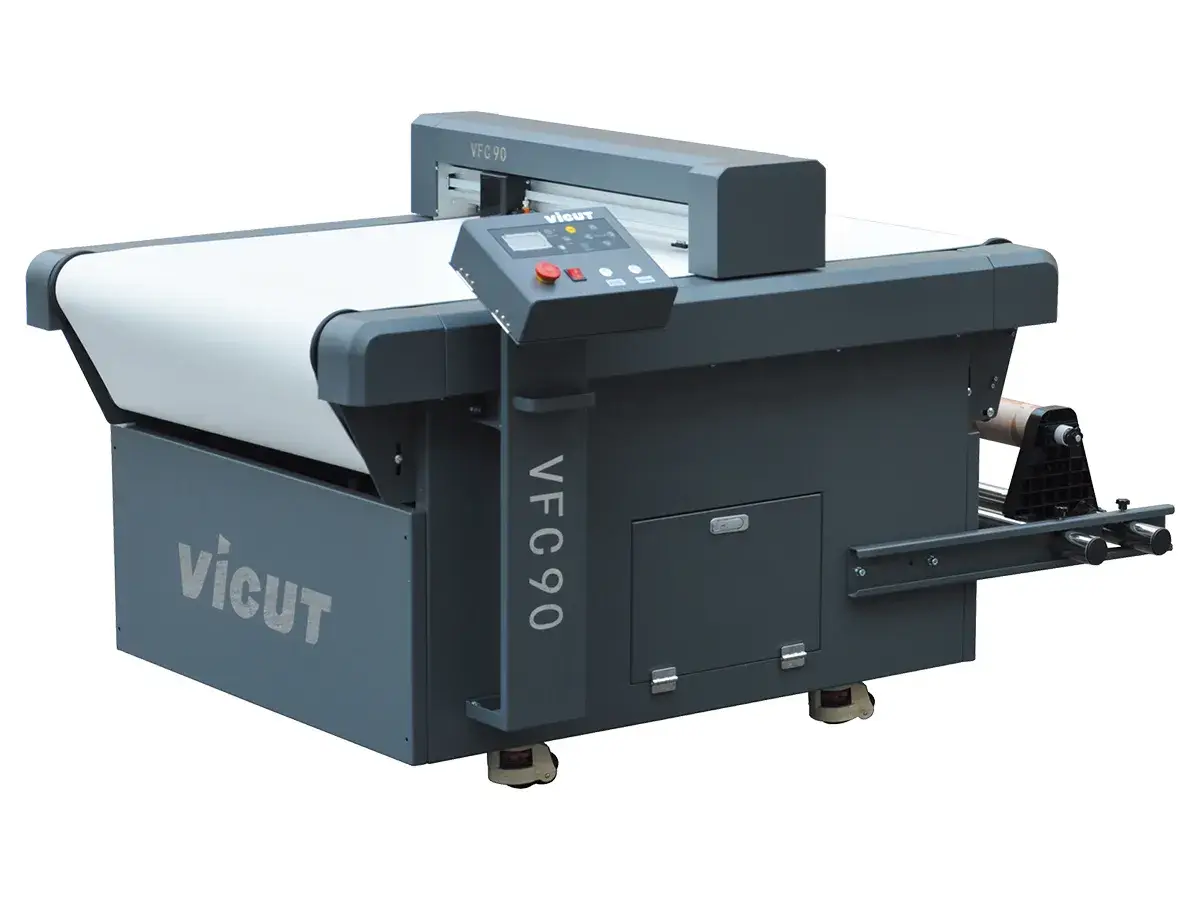

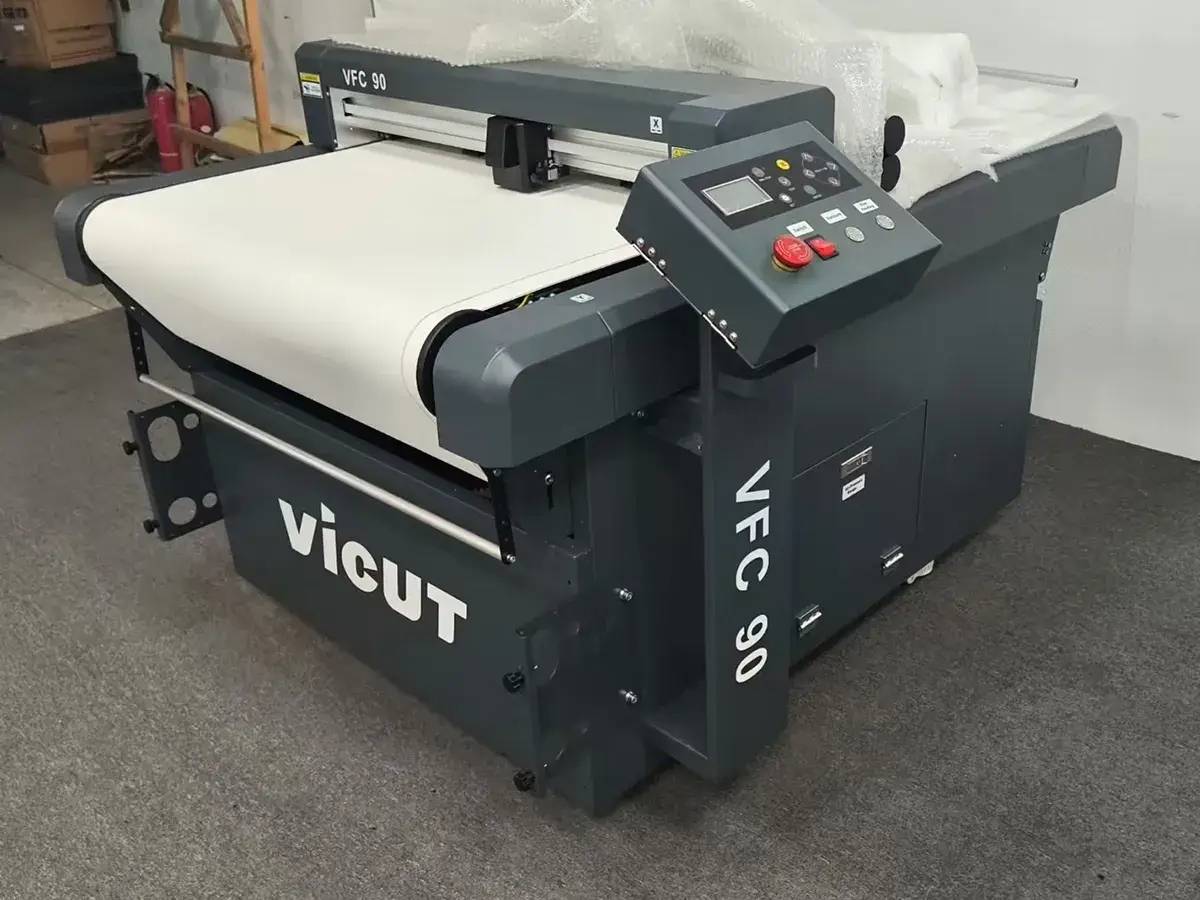

ماكينة قص مسطحة بتغذية رول لخامات DTF وUV DTF، VFC90

ماكينة قص مسطحة بتغذية رول لخامات DTF وUV DTF (ماكينة قص رول يو في دي تي إف فيلم– قاطعة أفلام DTF)، طراز VFC90

Rollfed Flatbed Cutter for DTF/UV DTF

في إنتاج أفلام النقل الحراري بتقنية DTF وأفلام الملصقات الكريستالية بتقنية UV DTF، يُعدّ القصّ الدقيق بعد الطباعة عاملاً أساسياً للحدّ من هدر المواد، والحفاظ على جودة الصور المطبوعة، وضمان انسيابية تنفيذ الطلبات. وتدعم آلة القصّ المسطّح المزودة بنظام تغذية من اللفائف التغذية المستمرة عبر طاولة ناقلة، مما يساعد على معالجة أفلام النقل الحراري المطبوعة وأفلام الملصقات الكريستالية بثبات أكبر وتقليل الحاجة إلى المناولة اليدوية.

تُجهّز الآلة بمسطرة قياس شبكية وقوة قصّ قابلة للضبط عبر 8 مستويات، مما يساعد على تحديد موضع القصّ بدقة والحفاظ على عمق قصّ متناسق عند معالجة الخامات المرنة. كما تدعم القصّ الكامل والقصّ السطحي والتخريم ووضع العلامات وغيرها من عمليات المعالجة، دون الحاجة إلى قوالب قصّ تقليدية. وهذا يسهّل على المطابع ومشروعات الطباعة حسب الطلب تنفيذ الطلبات بكميات صغيرة، والتعامل مع التصاميم المتنوعة والمنتجات المخصّصة.

وبالتكامل مع طابعات DTF ومعدات النقل الحراري، تضيف آلة القصّ المسطّح المزودة بنظام تغذية من اللفائف مرحلة قصّ آلية إلى منظومة إنتاج DTF المتكاملة، مما يساعد على رفع كفاءة الإنتاج بدءًا من الطباعة وحتى الحصول على منتجات النقل الحراري الجاهزة.

اطلب عرض سعر
شاهد الفيديو

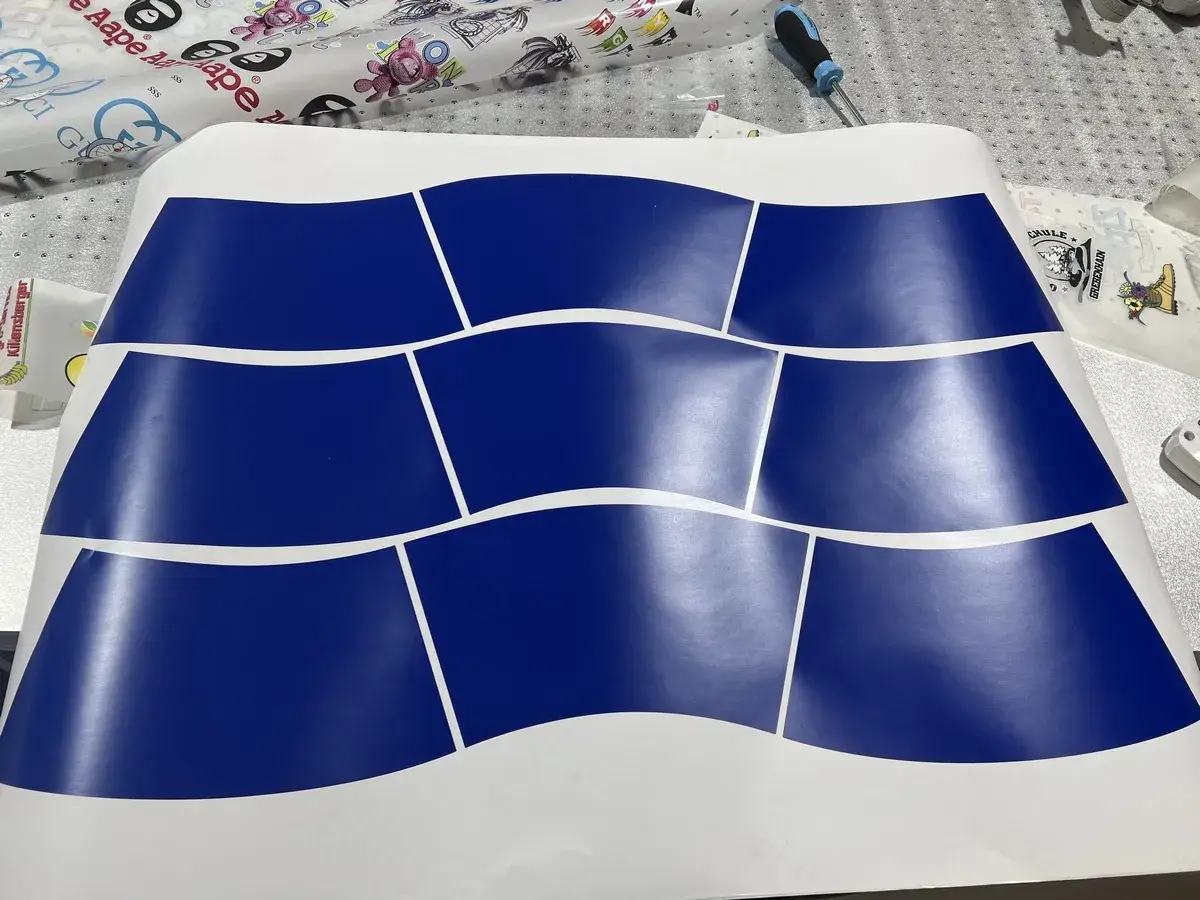

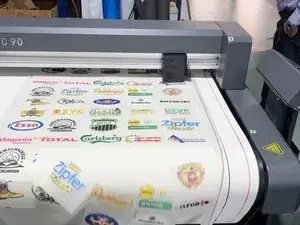

التطبيقات (مجالات الاستخدام)
  • إنتاج أفلام DTF وUV DTF

    مناسبة لقصّ أفلام النقل الحراري وأفلام الملصقات الكريستالية والتصاميم المطبوعة المخصّصة للنقل الحراري بعد الطباعة الرقمية.

  • الخامات المتوافقة

    تتعامل مع أفلام PET والورق والأفلام العاكسة وأفلام النقل الحراري وأفلام حماية طلاء السيارات (PPF) وأفلام تغليف السيارات وأفلام تظليل النوافذ والستيكرات الفينيلية والستيكرات المغناطيسية وأفلام مقاومة السفع الرملي والأفلام المخصّصة لتزيين الهواتف المحمولة والأفلام متعددة الطبقات وأفلام الدوائر المرنة وأفلام الزجاج وأفلام PVC وغيرها من الخامات المرنة.

  • مجالات التطبيق

    تُستخدم في الطباعة الحرارية حسب الطلب، وإنتاج ملصقات الملابس، ومنتجات ما بعد البيع للسيارات، وتزيين المركبات، واللافتات المرورية، وإنتاج اللوحات الإعلانية، والتغليف، ووضع العلامات على الملابس، وتصميم الأحذية والحقائب، ومعالجة المواد المركّبة، والطباعة الأوفست، وإنتاج النماذج الأولية، وتجهيز عروض نقاط البيع (POP).

  • الفئات المستفيدة

    خيار عملي لمطابع DTF، ومصنّعي ملصقات UV DTF، وشركات إنتاج اللافتات، ومشروعات تخصيص الملابس، والشركات المتخصصة في تصنيع المنتجات المخصّصة بكميات صغيرة.

  • التطبيقات
  • التطبيقات
المواصفات الفنية
الموديل VFC90
نطاق العمل على المحور X قياسي: 610 مم / القصّ المحيطي: 600 مم
نطاق العمل على المحور Y الصفائح: 910 مم /اللفائف: طول مستمر دون حدّ أقصى
أقصى عرض للخامة 779mm
نطاق سُمك الخامة القابل للقصّ 0.03–1.5 mm
الخامات المتوافقة الخامات المرنة وشبه الصلبة
طريقة تثبيت الخامة طاولة تثبيت بالتفريغ الهوائي (مضخة تفريغ بقدرة 2.2 كيلوواط مزوّدة بكاتم صوت)
نظام تغذية الخامة حزام ناقل وحامل لفائف خامة الملصقات
أقصى سرعة للقصّ 600 مم/ ثانية
أقصى قوة للقصّ 600 غرام-قوة (5.8 نيوتن)، قابل للضبط عبر 8 مستويات
مستويات ضبط قوة القصّ قابل للضبط الدقيق بزيادات قدرها 1 غرام-قوة لكل خطوة
قطر الشفرة Ø2.0 mm
زاوية الشفرة 60˚
القصّ بالتخريم تدعم
نظام الدفع محرك مؤازر يعمل بالتيار المتردد (AC Servo)
الدقة الميكانيكية 0.0125mm
أنظمة التشغيل المتوافقة Windows 10 / 8 / 7 / XP
ذاكرة التخزين المؤقت 2MB
البرامج المتوافقة Signworkpro (Windows Driver), SignMaster, CADLink, Digital Factory, Flexi
لغة لوحة التحكّم الإنجليزية/ الصينية
تنسيقات الملفات HP-GL, PLT, DXF, CAM
واجهات الاتصال القياسية USB, RS-232
اكتشاف علامات التسجيل كاميرا CCD
القدرة الكهربائية الداخلة 220 VAC, 50/60 Hz
استهلاك الطاقة 620W
الأدوات المرفقة حامل شفرة واحد، وحامل قلم واحد، و10 شفرات قصّ
حامل اللفائف يوجد
الأبعاد عند التغليف 1600 × 1400 × 1240 مم (الطول × العرض × الارتفاع)
الوزن الإجمالي / الوزن الصافي 305 kg / 210 kg
تفاصيل المنتج

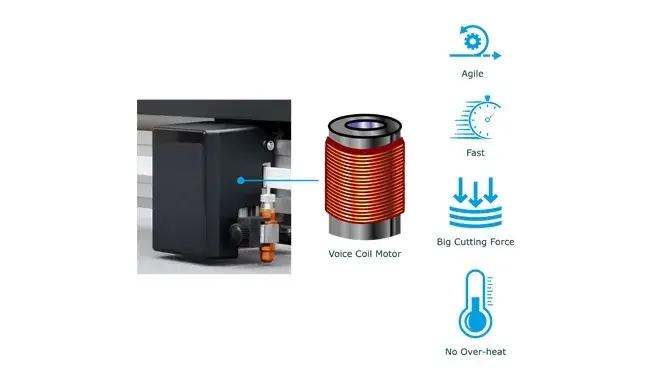

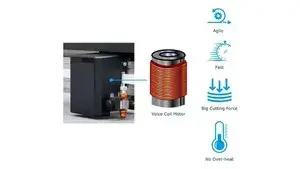

    1. حامل أدوات متطور مزوّد بمحرك ملفّ صوتي
      حامل أدوات متطور مزوّد بمحرك ملفّ صوتي

      يستخدم حامل الأدوات المتطور محرك ملفّ صوتي منخفض الضوضاء، مما يتيح حركة سلسة واستجابة سريعة أثناء القصّ، ويساعد على الحصول على نتائج قصّ أكثر نظافة مع تقليل الضوضاء أثناء التشغيل اليومي.

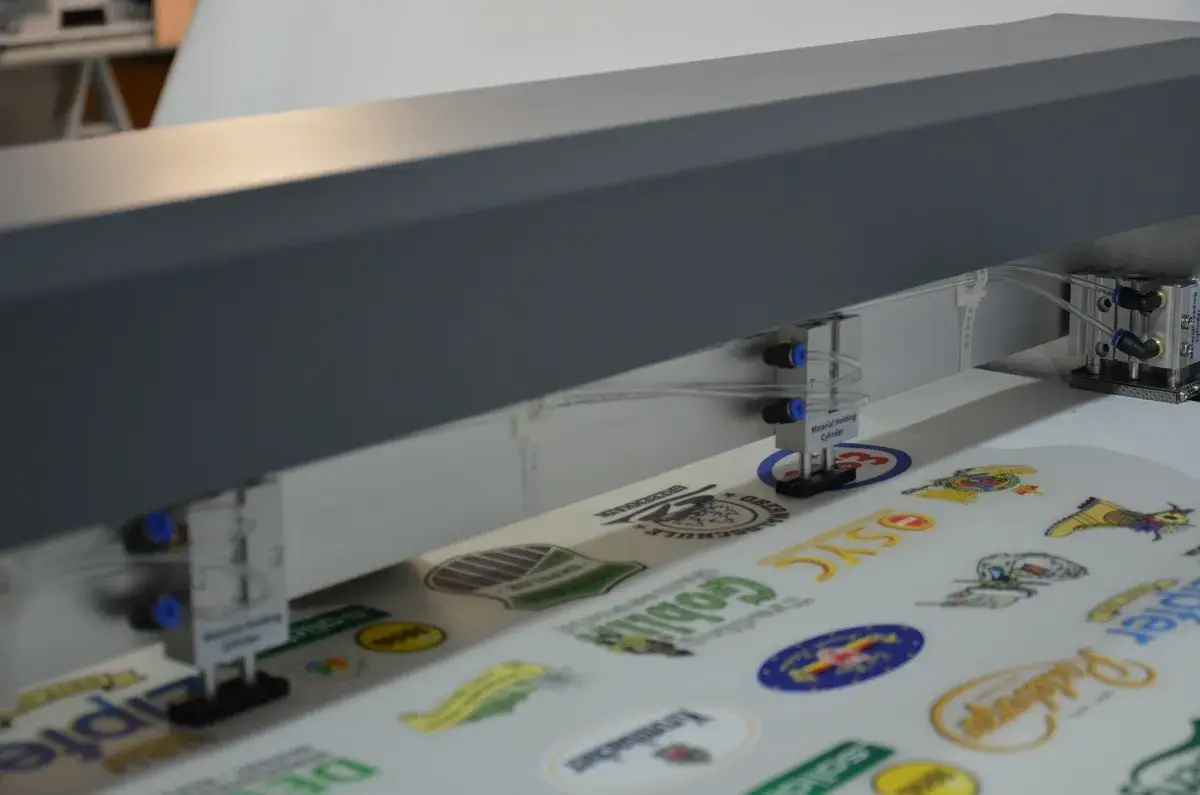

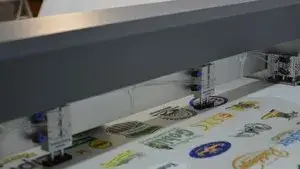

    1. نظام تغذية بأكواب شفط
      نظام تغذية بأكواب شفط

      يوفّر نظام التغذية بأكواب الشفط تغذية مستقرة للخامات، مما يقلّل الحاجة إلى المناولة اليدوية ويساعد على الحفاظ على انتظام عملية الإنتاج.

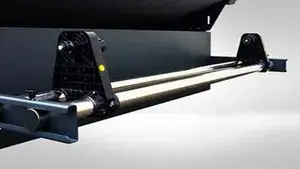

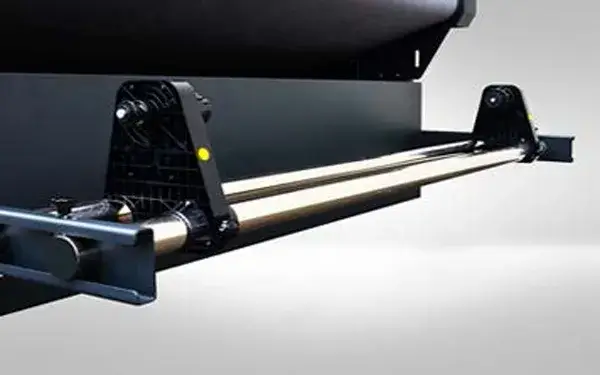

    1. حامل لفائف الملصقات مع نظام توجيه
      حامل لفائف الملصقات مع نظام توجيه

      يحافظ الحامل على محاذاة اللفائف أثناء التغذية، مما يضمن مرورها بسلاسة خلال مراحل القصّ.

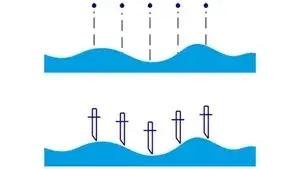

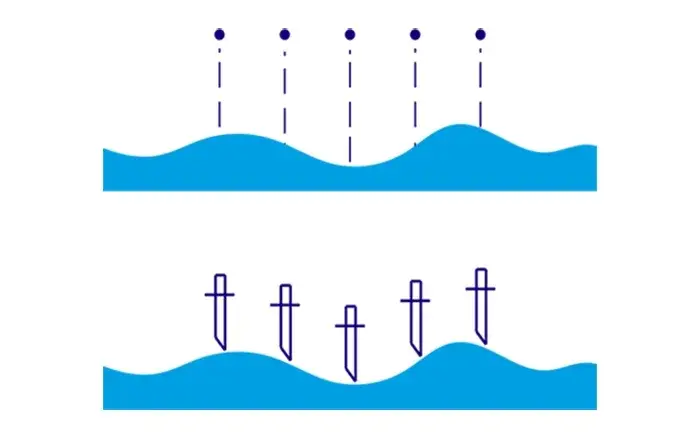

    1. مسطرة شبكية لضبط عمق القصّ بدقة
      مسطرة شبكية لضبط عمق القصّ بدقة

      تساعد المسطرة الشبكية على الحفاظ على ثبات عمق القصّ على امتداد الخامة، مما يعزّز دقة القصّ عند التعامل مع الخامات المرنة.

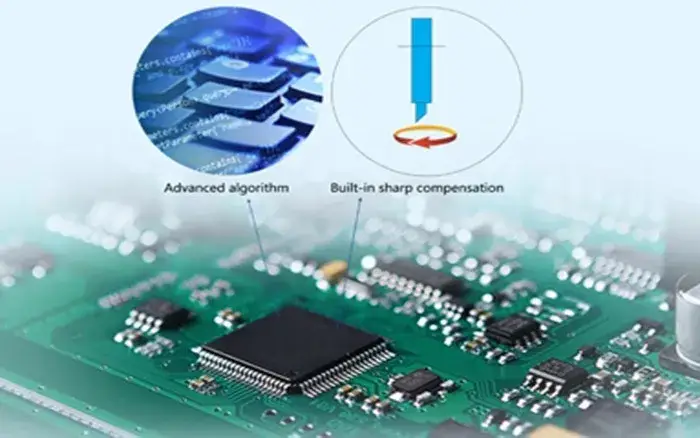

    1. تعويض مسار الشفرة إلكترونياً
      تعويض مسار الشفرة إلكترونياً

      تساعد تقنية تعويض مسار الشفرة المعتمدة على شريحة إلكترونية في تصحيح مسار الشفرة أثناء القصّ، مما يتيح تنفيذ الزوايا الحادة وقصّ الحدود الخارجية للتصاميم بدقة أكبر.

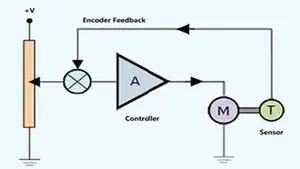

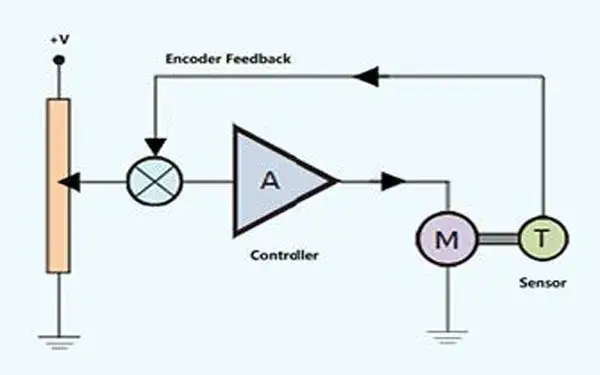

    1. محرك مؤازر بنظام تحكّم مغلق الحلقة
      محرك مؤازر بنظام تحكّم مغلق الحلقة

      يوفّر المحرك المؤازر، بالاقتران مع نظام التحكّم مغلق الحلقة، حركة مستقرة وتحديداً دقيقاً للمواضع، مما يضمن أداءً موثوقاً ودقة عالية أثناء القصّ.

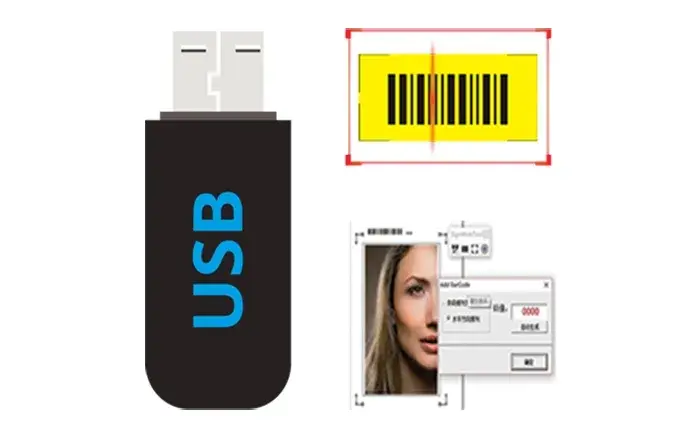

    1. استرجاع بيانات التشغيل تلقائياً باستخدام الباركود
      استرجاع بيانات التشغيل تلقائياً باستخدام الباركود

      تتيح هذه الوظيفة للآلة قراءة الباركود واسترجاع بيانات مهمة القصّ الصحيحة تلقائياً، مما يقلّل الحاجة إلى إعداد البيانات يدوياً ويساعد على تنفيذ الطلبات المتكررة أو المتنوعة بكفاءة أكبر.

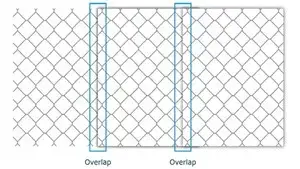

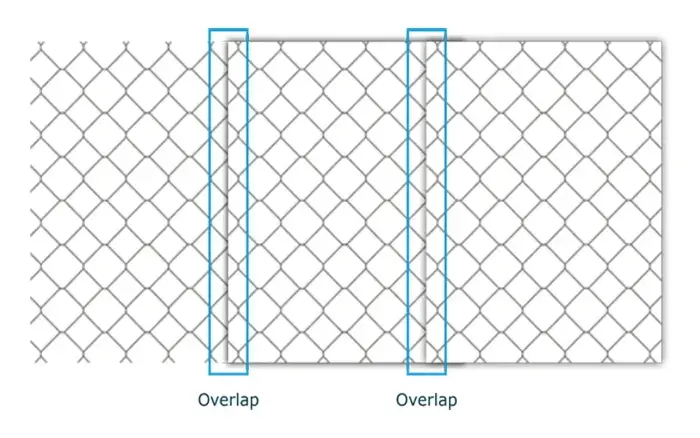

    1. وظيفة التداخل الذكي
      وظيفة التداخل الذكي

      تسهّل هذه الوظيفة تنفيذ عمليات التداخل، مما يساعد المشغّلين على الحصول على تصاميم نهائية أكثر دقة ونظافة، مع الحدّ من مشكلات المحاذاة.

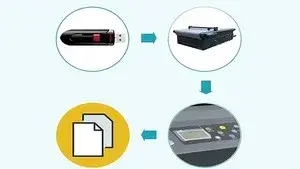

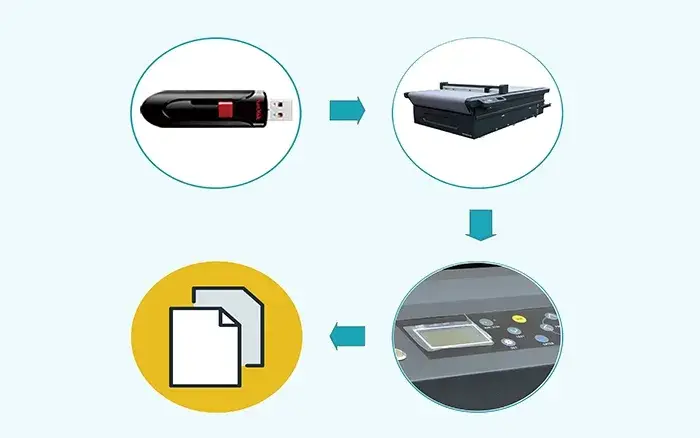

    1. دعم ذاكرة USB والقصّ المتكرر دون اتصال بالحاسوب
      دعم ذاكرة USB والقصّ المتكرر دون اتصال بالحاسوب

      تتيح الآلة تشغيل ملفات القصّ من ذاكرة USB وتنفيذ عمليات القصّ المتكررة دون الحاجة إلى اتصال مستمر بالحاسوب، مما يسهّل معالجة الطلبات المتكررة ويوفّر مرونة أكبر في التشغيل.

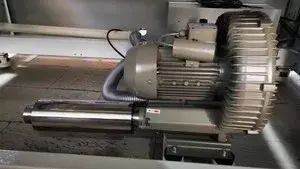

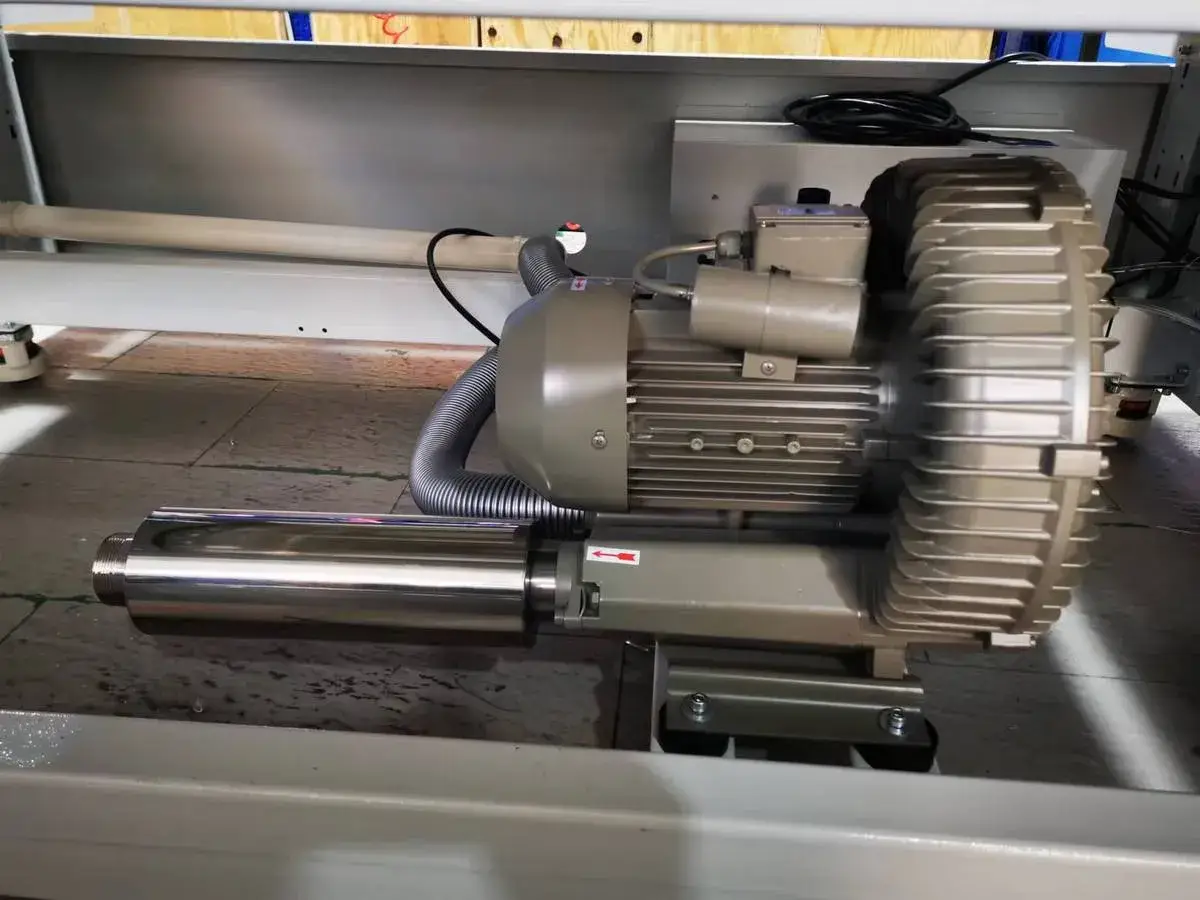

    1. نظام التثبيت بالتفريغ الهوائي
      نظام التثبيت بالتفريغ الهوائي

      يثبّت نظام التفريغ الهوائي الخامة بإحكام على سطح القصّ، مما يقلّل من تحرّكها أثناء التشغيل ويساعد على تحسين دقة القصّ.

    1. تثبيت برنامج تشغيل الطباعة بنقرة واحدة
      تثبيت برنامج تشغيل الطباعة بنقرة واحدة

      تسهّل هذه الوظيفة تثبيت برنامج تشغيل الطباعة وإعداده بنقرة واحدة، مما يساعد المشغّلين على ربط آلة القصّ بسير العمل الإنتاجي بسرعة أكبر.
